Euroconector

Normalmente cuando hacemos una entrada sobre algo vintage, dejamos que la propia entrada hable por si misma a base de fotos, pero en esta ocasión con lo que os traemos, requiere unas cuantas líneas explicativas u os quedaréis con cara de interrogación en negrita además.

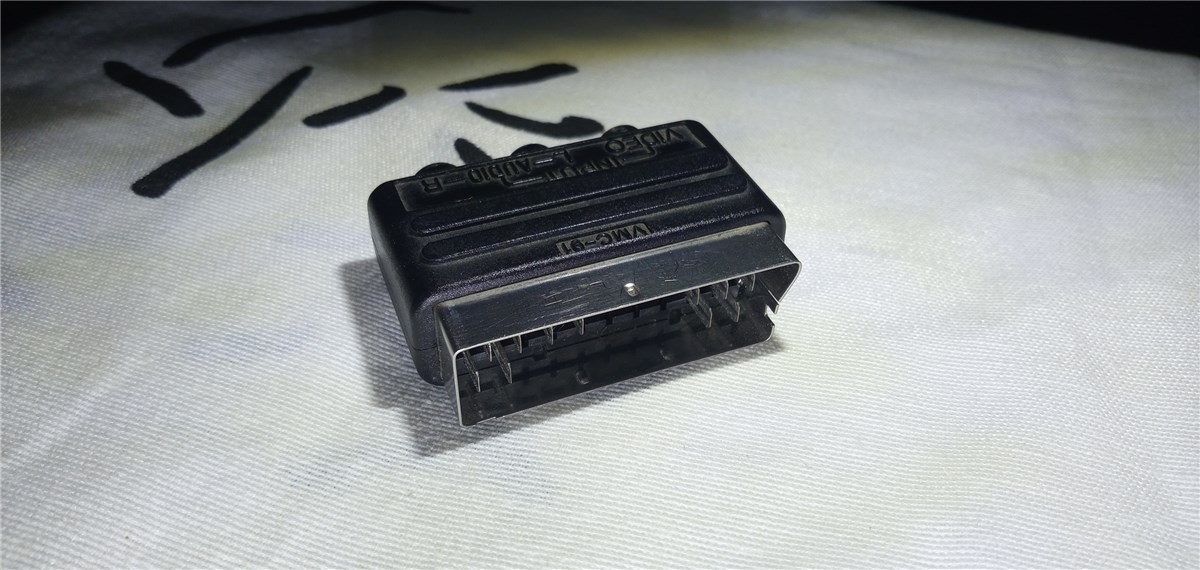

Bueno, antes concretemos que es exactamente lo que sale en la foto de portada, el elemento en cuestión es un adaptador de euroconector a entrada de video compuesto y sonido estéreo, que si mal no recuerdo venían comúnmente junto con el cable de conexión a televisión al comprar una PlayStation.

Básicamente para que os hagáis una idea, el euroconector era el HDMI de hace dos décadas en una amplia mayoría de países del mundo mundial. Era un puerto multimedia que permitía entrada y salida de audio y vídeo, ahí es nada. Era su máxima virtud, ya que permitía por ejemplo que una televisión o un reproductor de VHS aglutinara en un solo puerto una suerte de salidas y entradas de video y audio sin tener que llenar toda la parte trasera de conectores, era un estándar muy difundido y que en el ámbito de lo personal fue casi como el dios de las conexiones videojueguiles.

Pasó mucho tiempo hasta que pude beneficiarme de sus bondades pues normalmente las teles con las que tenía que lidiar eran heredadas y casi siempre todas incluían entrada de RF, lo que suponía estar en el rango más bajo de todo el escalafón de calidad de video y audio. Para que os hagáis una idea de lo bajo que es, para poder obtener la señal RGB a partir de una señal RF hace falta pasar esta a señal de video compuesto, de ahí a componentes y luego de ahí ya se obtenía la señal de RGB. Cada proceso de decodificación no solo reducía la calidad de imagen sino que también te dejaba en ese lugar de los 50 fps que bueno, tu por entonces no eras consciente de que jugabas más lento que los demás, pero cuando más años acumulabas de juegos y más conocimientos adquirías, más tratas de evitar una señal así.

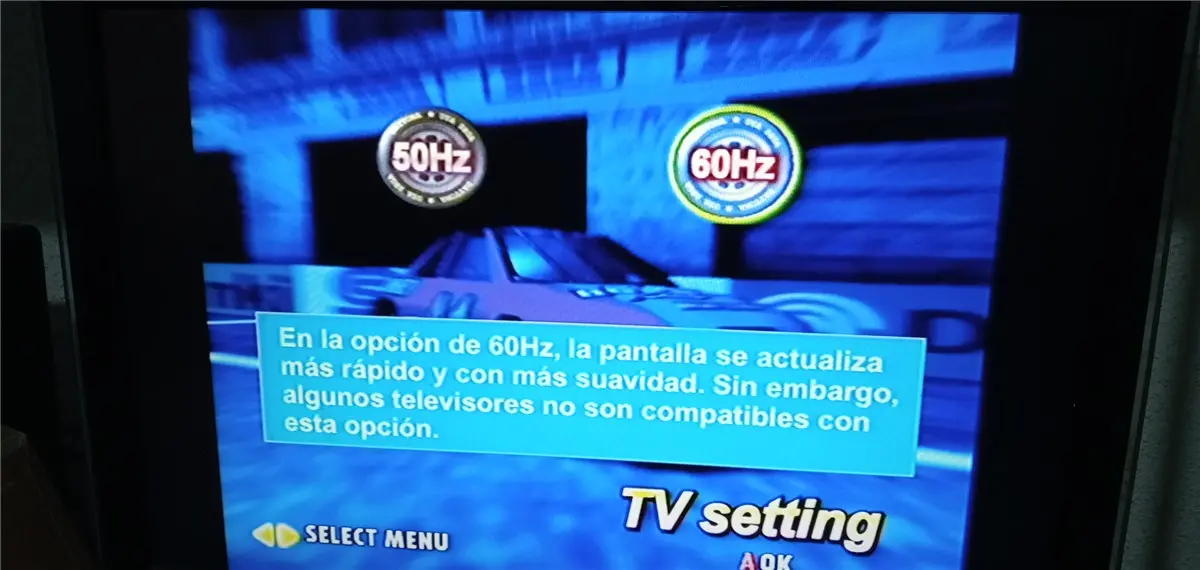

Una dreamcast conectada por RF seleccionado modo de 50/60Hz ahora puede parecer baladí, pero en su momento ya era un lujo.

Muchos seguro recordaran jugar a la NES con ese adaptador que tenia forma de cajetín gris. Ese maravilloso cajetín recogía la señal de video compuesto + audio y la pasaba a RF, con lo cual te puedes hacer una idea de como quedaba aquello si metías un proceso más de codificado.

Pero es que no había otra, tener una tele con euroconector ya en tiempos más próximos al año 2000 era mucho más fácil y mas aprovechable que 5 o 10 años incluso atrás. Yo heredaba las teles que mis padres iban cambiando y como no era algo imprescindible por entonces, ninguna de ellas traía euroconector, todas RF, una condena que me ponía las cosas si cabe todavía más difíciles pues quería jugar juegos como por ejemplo Legend of Mana de importación y mi tele PAL no era amiga para nada de señales NTSC:

El euroconector era la joya de la corona, cuando probabas un juego por RGB ya no querías volver a jugar en no-RGB, y eso en mi caso solo podía ser en casa de amistades que si tenían una tele así. Yo tenia el cable y ellos la tele XD

Ojo por que ahí va otro detalle, no era solo necesario tener una tele con euroconector para poder acceder al máximo de calidad de por entonces, sino que el propio televisor hiciera uso de esa entrada de RGB. Había teles que los pines 7, 11 y 15 no les daban uso aun estando presentes. No había forma de saber si tu tele «escuchaba» esas entradas hasta que llegabas con el cable adecuado… creo que mucho más tarde los euroconectores que admitían RGB los ponían color azul, pero no me hagáis mucho caso.

Era una aventura/suerte que se añadia a otra muy divertida tambien, y es que hasta bien entrado 2004 o así (si mi memoria no me falla), el cable oficial euroconector con RGB para las consolas de Sony no habían salido oficialmente. Había cables no oficiales que si tenían la multisalida de la consola y podía dar salida de RGB a la tele y yo era poseedor de uno de ellos. A día de hoy lo tengo aún de recuerdo, me dio un servicio brutal, hasta pude dar una nueva vida a un monitor a color Amstrad CTC 644 que mi señor padre encontró en la basura y que pude adaptarle el conector de video a RGB.

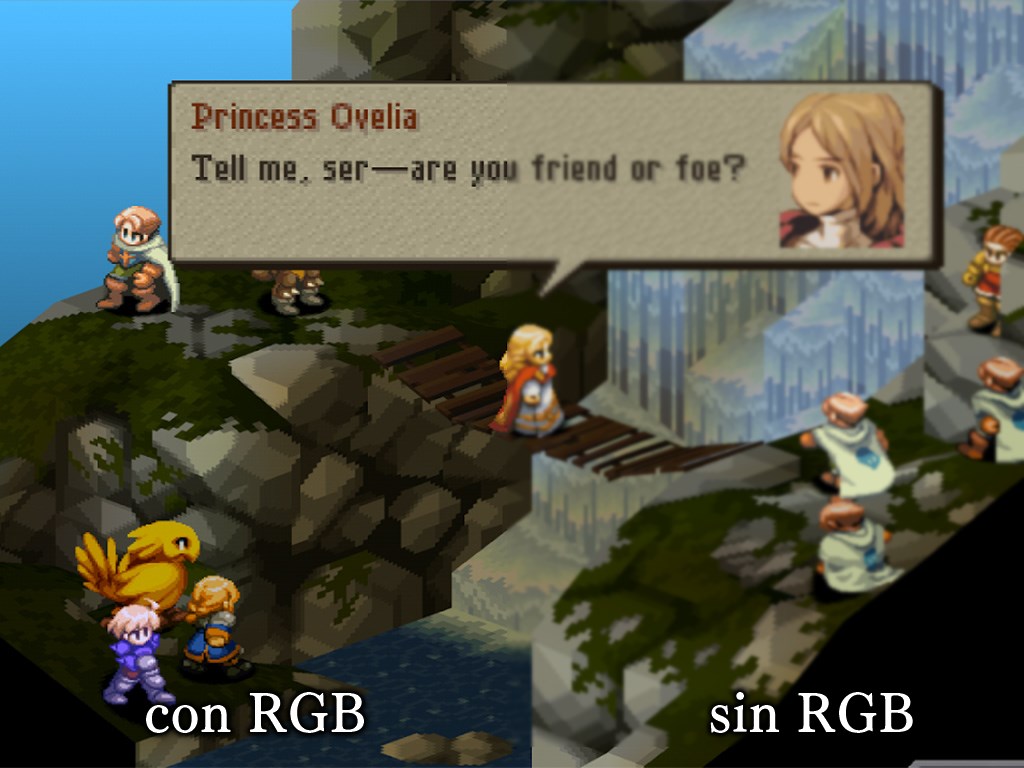

Y diréis, por que tanta insistencia con el RGB… Bueno, una de las razones es que cualquier juego ganaba una nitidez que te hacia pesar si hasta entonces habías jugado con la vista estropeada….

Esta imagen es simulada, es solo para que os hagáis una idea aproximada.

Lo segundo es que si el juego tenía selector de PAL/NTSC, la tele permutaba automáticamente de un modo a otro sin necesidad de N-PAL ni ningún otro dispositivo adicional (el Amstrad CTM 644 tenia una suerte de calibrador manual con el que adaptabas los Hz). Y lo tercero, el propio euroconector traía un pin en concreto, el 16, que hacía que cuando encendías la consola, la tele se cambiaba directamente al euroconector.

Entrando en especificaciones técnicas, este maravilloso puerto tenía como techo RGB a 480p si era señal NTSC y 576p en PAL. Admitía Super Vídeo que con un adaptador como el de la foto podías convertirse el SCART a Super Vídeo, y si ya tenías uno con switch, podías hacer pasara de ser de salida a entrada de vídeo, necesario para por ejemplo los últimos VHS que salieron al mercado. Pero, no permitía poder conectar directamente un euroconector a VGA directamente, y no era por qué los conectores fuesen de formas distintas, la frecuencia vertical (creo) de muestreo en euroconector es la mitad de la mínima requerida para que esto suceda, así que requería de un adaptador adicional que hiciera la magia. Ya habría sido lo más de lo más, el sumun del gaming viejuno, poder haber hecho eso, pero creedme que tener por entonces una PS2 por RGB era como poder jugar a 60 fps rocosos en la actualidad.

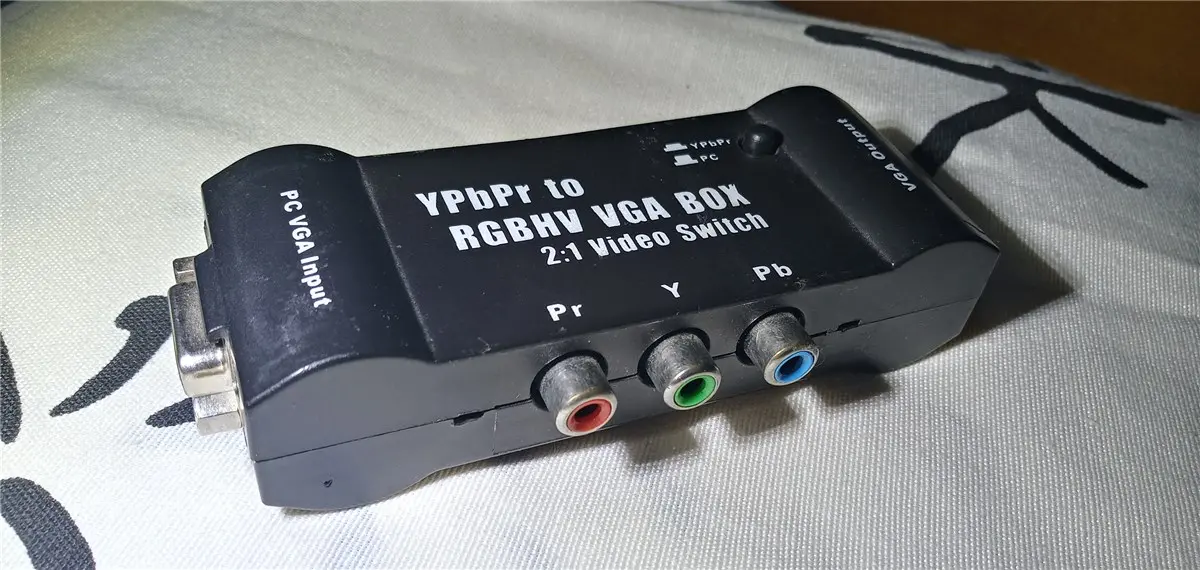

Este adaptador del año 2006 o así, permite conectar una salida de video por componentes a una pantalla VGA. Su target eran consolas como PS2 y PS3, de echo gracias a él. durante una larga temporada jugué PS3 en un monitor de PC Trinitron.

El punto negativo de este conector es que es muy basto y si tu cable hacia el mayor uso permitido de los 21 pines disponibles del euroconector, imaginaros que peazo de mazacote debía salir en ángulo de la parte trasera de vuestra tele culona de por entonces. Si os parece molesto el HDMI actual imaginaros eso. Pero era el pequeño pago que había que pagar por tener la máxima calidad de imagen viejuna de por entonces.

En la actualidad ese puerto está erradicado de las televisiones, nuestra tele Philips de 2007 es la ultima que recuerdo haber visto que lo traiga. Es comprensible ya que se ha quedado obsoleto en comparación a los mínimos 1080p que nos movemos en la actualidad, pero aquellos que os gusta las consolas viejunas es algo que debéis prestar mucha atención si queréis optar a la máxima calidad de imagen que ofrecían dichas máquinas.

Espero que os haya servido de utilidad esta entrada, gracias por leer y hasta otra^^



2 de noviembre de 2021

Mirad que cucada he encontrado, un conversor de Euroconector a VGA:
